花键轴‌

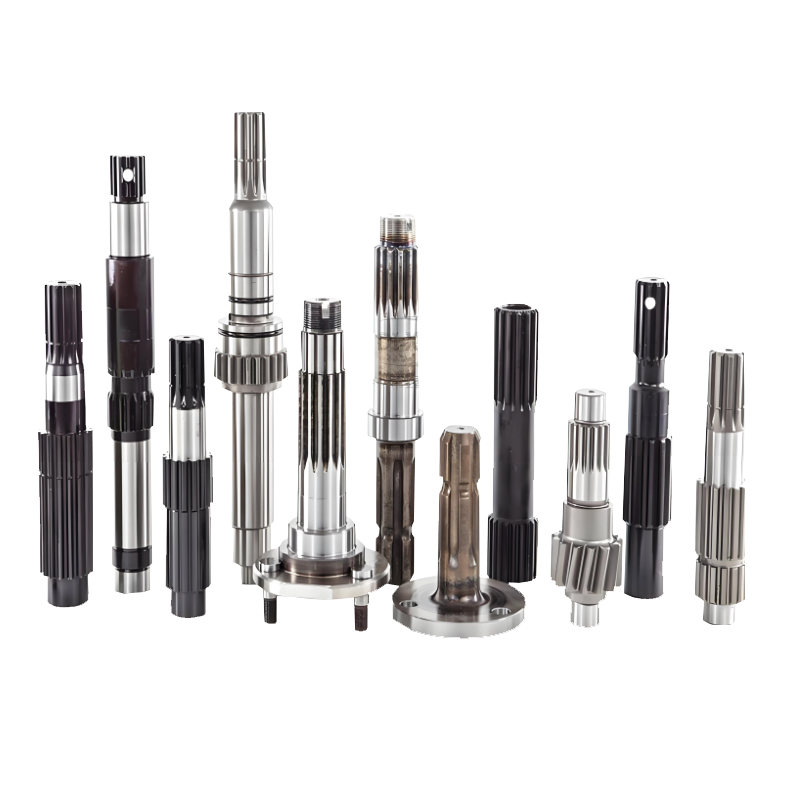

花键轴是机械传动一种，和平键、半圆键、斜键作用一样，都是传递机械扭矩的，在轴的外表有纵向的键槽，套在轴上的旋转件也有对应的键槽，可保持跟轴同步旋转。在旋转的同时，有的还可以在轴上作纵向滑动，如变速箱换档齿轮等。花键轴具有承载能力强、传动平稳、结构紧凑、传动效率高、安装方便、传动精度高、寿命长和适用范围广‌。

花键轴适用领域广泛，主要包括飞机、汽车、拖拉机、机床制造业、农业机械及一般机械传动等装置。

半轴

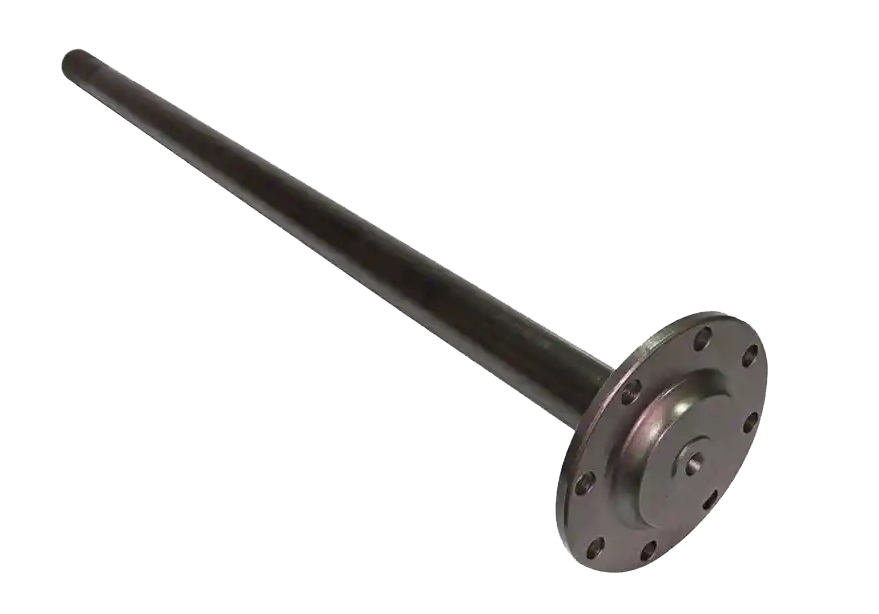

半轴，也称为驱动轴或传动轴，主要用于连接车辆的差速器和驱动轮，传递扭矩。它通常是由一根空心钢管制成，内部有花键或方牙等结构，以便与差速器和驱动轮进行连接。半轴的结构相对简单，但承受的扭矩较大，因此需具备一定的强度和刚性。

半轴的适用范围主要包括乘用车、总质量较小的商用车以及总质量较大的商用车。‌

齿轮轴

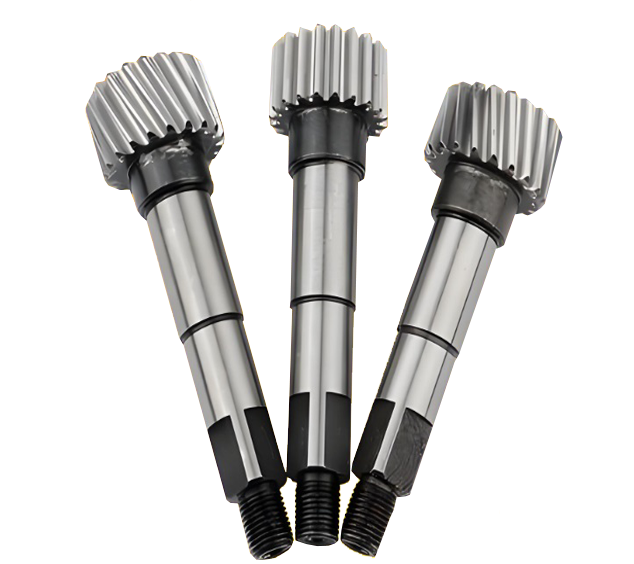

齿轮轴指支承转动零件并与之一起回转以传递运动、扭矩或弯矩的机械零件。一般为金属圆杆状，各段可以有不同的直径。机器中作回转运动的零件就装在轴上。

齿轮轴具有传动效率高，承载能力强，适用性广泛，维护成本低，使用寿命长等特点，因此广泛用于汽车行业，航空航天，工程机械，造纸工业，电力工业等工业生产和机械制造领域。

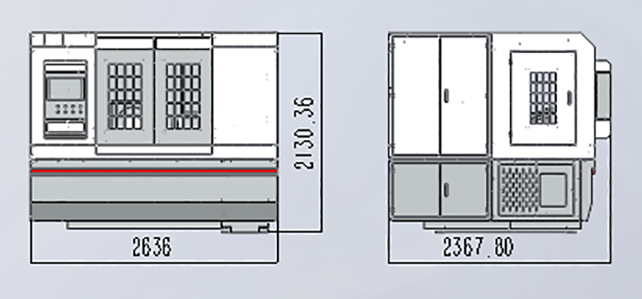

序号

项目

参数

1

技术参数

主轴通孔直径

70

2

一刀切最大加工模数

4mm

3

最大加工螺旋角

±45°

4

最大加工长度

600mm

5

滚刀转速级数

无级变速

6

滚刀转速范围

0-1500r/min

7

轴向进给量级数

无极进给

8

轴向进给量范围

0.1-4mm/r

9

功能部分

控制形式

系统控制

10

传动形式

电子齿轮箱

11

差动形式

电子差动

12

润滑形式

自动集中定时定量润滑

13

滚刀材质

硬质合金/高速钢

14

切削冷却形式

油冷、风冷

15

钣金形式

无

16

加工齿轮形式

直、斜齿、蜗轮

17

配置形式

控制系统

凯恩帝(KND)

18

滚刀动力头

“轩曼”定制

19

滚刀轴电机

纳智或华大7.5KW

20

工件轴电机

纳智或华大4.4KW

21

Z向电机

纳智或华大1.3KW

22

X向电机

纳智或华大1.3KW

23

窜刀电机

纳智或华大1.0KW

NO

工序

优势


1

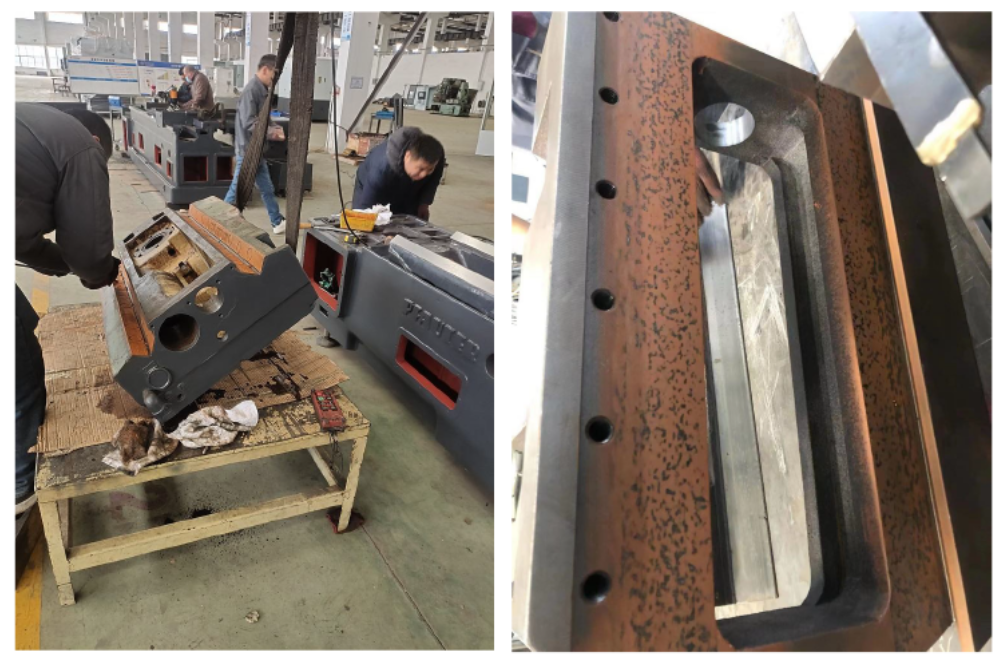

滑台铲刮

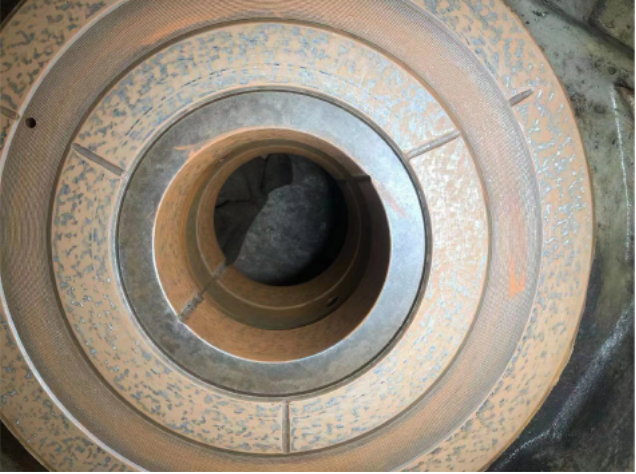

铲刮后能使表面平面度更好，接触更加好，接触点更多，而且有一定硬化表面加强耐磨能力的作用

2

工作台铲刮

铲刮后能使表面平面度更好，接触更加好，接触点更多，而且有一定硬化表面加强耐磨能力的作用

3

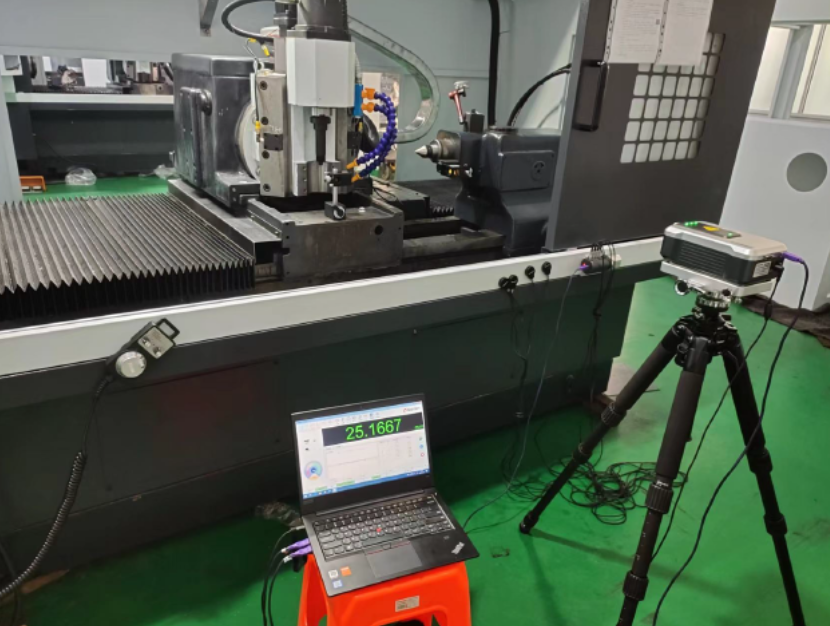

激光干涉仪检测重复定位精度

可以进行机床滚珠丝杆的动态特性分析，驱动系统的响应特性分析，导轨的动态特性分析等，具有极高的精度和效率，为机床误差修正提供依据。

4

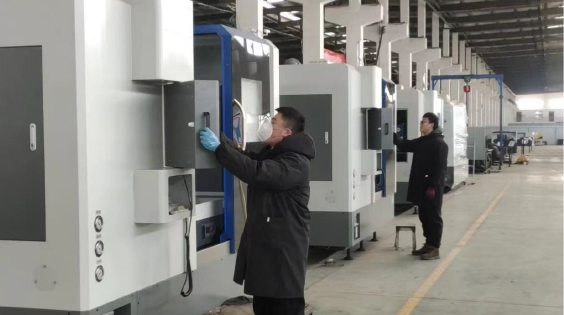

整机调试

序号

部位

功能

机械部分

1

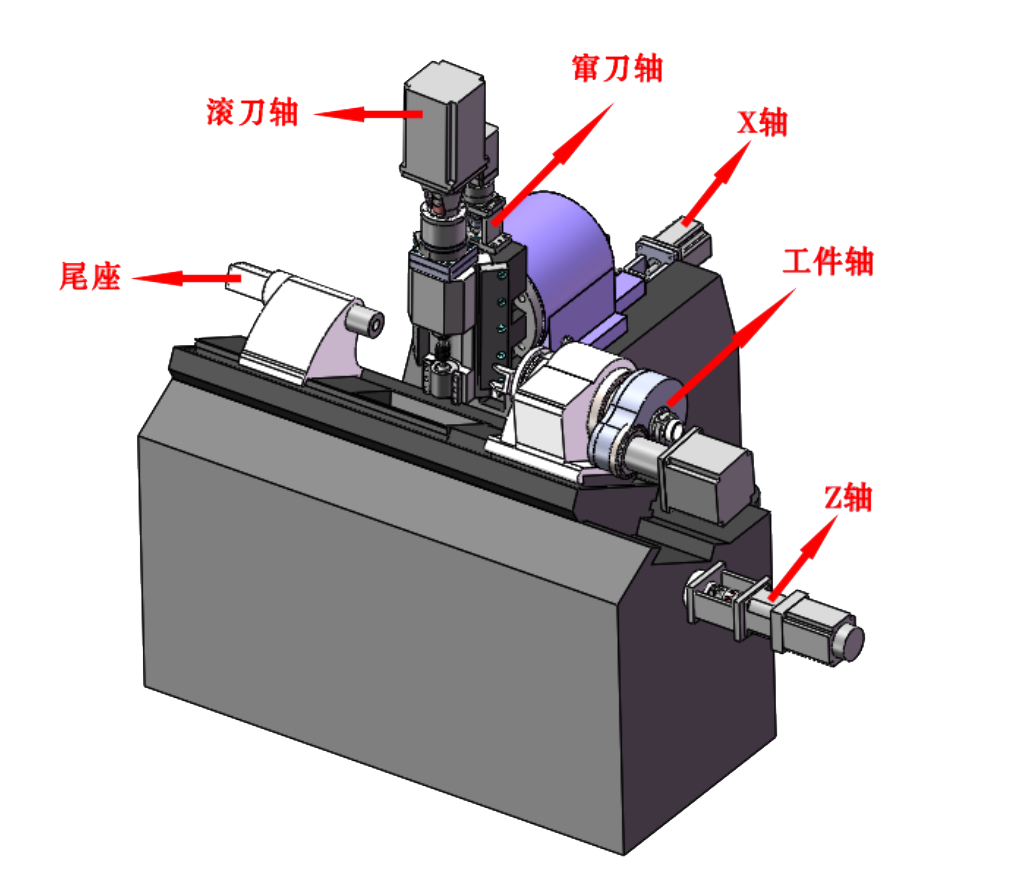

滚刀轴

采用伺服电机直联形式，转速可达到0-1500r/min，实现无级调速，滚刀可自动窜刀。

2

工件轴

改为轴承结构，主轴前端法兰可配卡盘，主轴通孔70mm,采用伺服电机齿轮差动减速，转速为0-500r/min，无级变速，尾端加前置气动卡盘。

3

导轨

改为滚珠丝杆副传动，导轨保持原状。

4

尾座

改为液压形式，压力大小可调整。

5

液压泵站

独立外挂，与冷却循环系统分开，避免相互混合。

6

润滑系统

自动集中定时定量润滑，且具有故障报警功能，开机可自动执行润滑程序。

7

排屑

无

8

油雾处理

无

电气部分

9

系统

“凯恩帝”滚齿系统，可加工直齿、斜齿和蜗轮，填入式操作，可靠、简单、易学。

10

电机

纳智或华大

11

轴数

五轴三联动

12

齿轮箱

电子齿轮箱
